有機硅袋籠與普通噴塑除塵骨架的制作流程有什么區(qū)別？

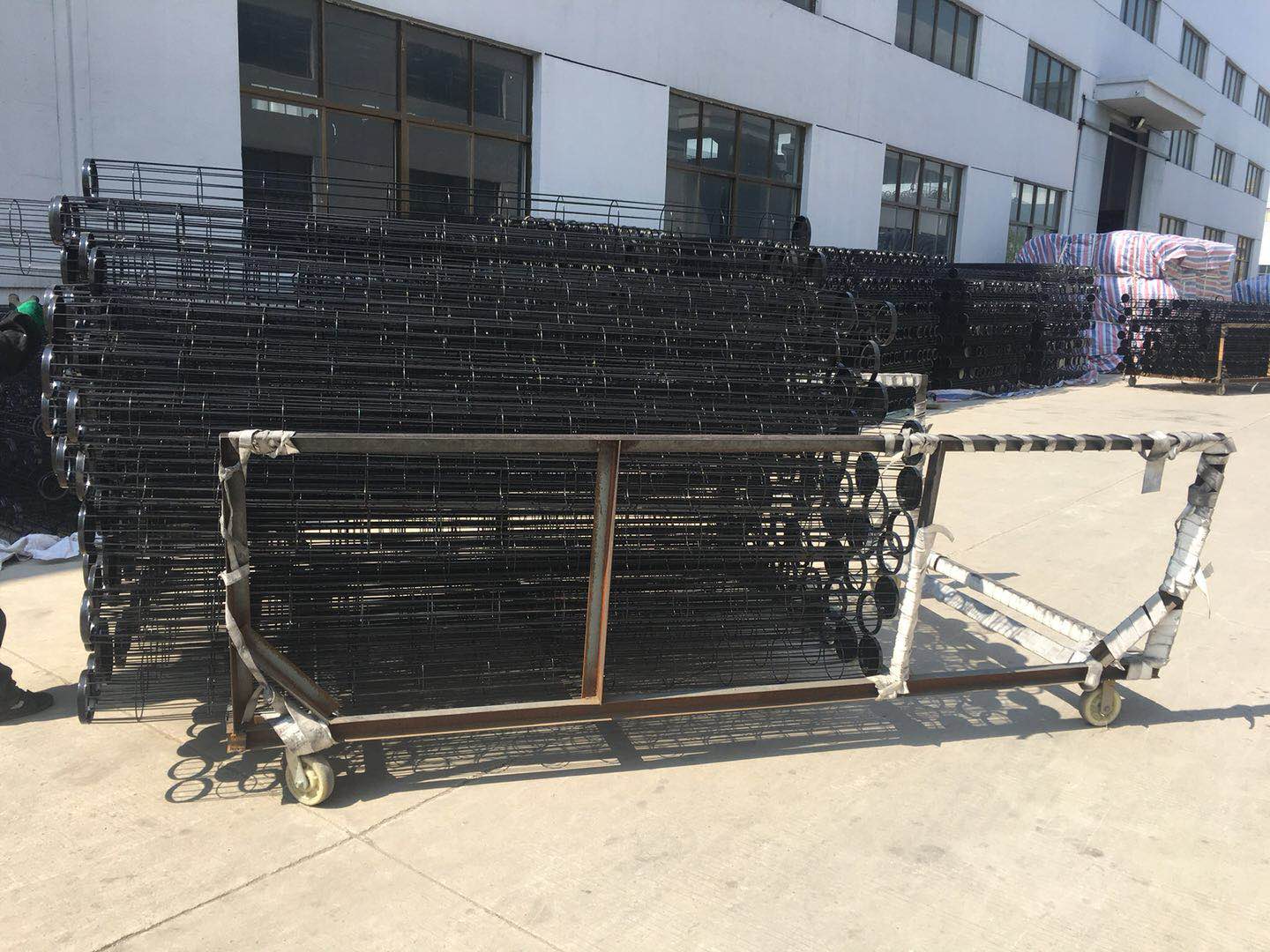

有機硅除塵袋籠是采用高強度碳鋼經(jīng)多頭高頻自動點焊機一次焊接成型，并進行有機硅后處理的除塵骨架。
表面噴涂有機硅粉的有機硅骨架外表光滑無毛刺，沒有脫焊、虛焊和漏焊等情況，與普通材質(zhì)除塵骨架相比，耐熱性強，在280℃左右的工況環(huán)配中也有良好的表現(xiàn)，甚至瞬間使用溫度可達300℃。近年來，已經(jīng)與各種不同除塵袋聯(lián)合應用于各種高溫、高腐蝕環(huán)境中，取得良好表現(xiàn)。
有機硅骨架與普通噴塑除塵骨架的制作流程一樣，只是加工工藝稍有不同，也就是烘干溫度和時間要高和長，從而達到加良好的耐高溫和耐腐蝕性，以及長的壽命。有機硅骨架特別適用于大型發(fā)電機組的除塵器應用，甚至在一些特定環(huán)境可代替不銹鋼除塵骨架使用，從而，節(jié)約了用戶成本。
有機硅除塵骨架生產(chǎn)過程：
1、將已加工好的袋籠浸入除油槽15分鐘，目的是除去袋籠表面的油污。
2、從除油槽中取出袋籠放入清洗槽進行浸泡清洗，目的是除去袋籠上的除油劑。
3、從清洗槽取出袋籠放入除銹槽進行除銹處理，目的是除去袋籠上的金屬氧化層，增強吸附力。
4、從除銹槽取出籠骨放入磷化槽進行磷化處理，目的是增強袋籠表面的粘合力。
5、將處理好的袋籠放入烤箱，溫度設為$2100℃，進行20-30分鐘的烘干，目的除去袋籠上的水份，保持袋籠本體的干燥。
6、取出袋籠，將調(diào)制好的有機硅均勻的噴涂在袋籠表面。涂層厚度在60μm～100μm。
7、將噴涂好的袋籠放入烤箱，溫度設為$2220℃，進行120分鐘的烘烤。之后保持$2200℃，進行30分鐘的熱定型。將袋籠自然冷卻，即完成了袋籠有機硅噴涂工藝。
8、有機硅粘合力強的厚度在60-70μm之間。
公司名稱：江蘇鑫泉環(huán)保材料有限公司
聯(lián)系電話： 15951557915 王先生
聯(lián)系電話： 13390748222 蔡女士
公司電話： 0515-87880388
公司郵箱：
公司地址：江蘇阜寧縣阜城鎮(zhèn)環(huán)保濾料大道6號
公司網(wǎng)址：wtofj.cn
